reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty fabriquer son killswitch soi-même

Sam 17 Juil 2010, 23:33
Bonjour à tous

Voici un petit tuto pour ceux qui veulent ce fabriquer leur kill switch eux-mêmes.

Vous pouvez aussi l’acheter tout fait chez rckillswitch, il s'agit du killer bee v1. mais je trouve que ça fait un peu cher.

Pour cela il vous faudra un fer à souder, une led, une résistance 330ohm, une rallonge de servo, un bout de fil électrique, et surtout un pico switch. Coût des fournitures 20€

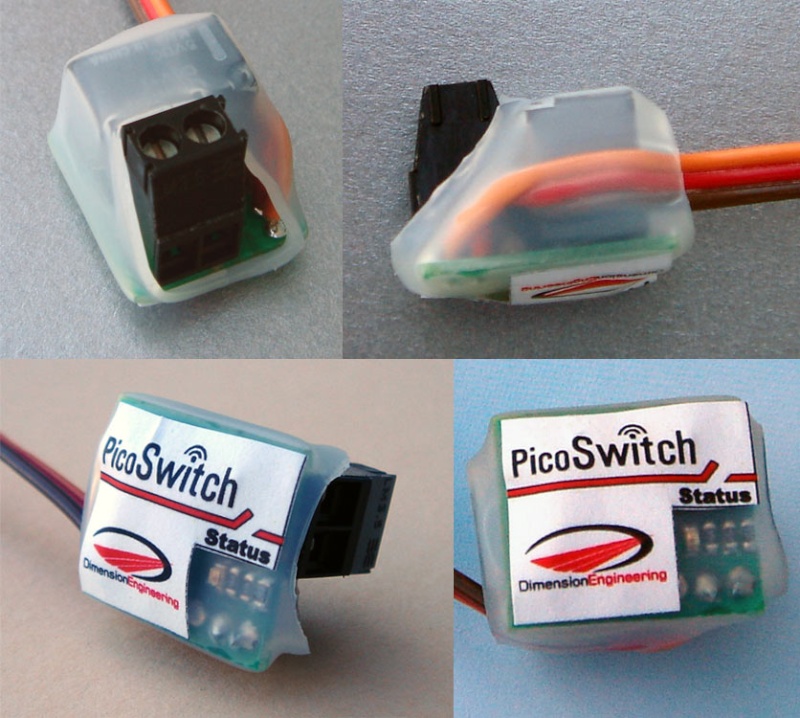

Il faut acheter un pico switch. Ça coûte 19.99$. je l’ai reçu en 5 jours.
fabriquer son killswitch soi-même Picosw10

Voici les modifications à apporter :
fabriquer son killswitch soi-même Picomo10

1ere étape, il faut couper la liaison en cuivre pour modifier le circuit ouvert en circuit fermé. un simple coup de couteau de modélisme et c'est fini. Il suffit juste de gratter le cuivre.
fabriquer son killswitch soi-même Picomo11
fabriquer son killswitch soi-même P1000236

2eme étape, il faut maintenant souder une liaison pour fermer le circuit (fil vert)
fabriquer son killswitch soi-même P1000237

Voila le kill switch est opérationnel.

Pour la led externe, j’ai pris une rallonge de servo que j’ai coupé en 2.
On soude une partie sur le kill switch et l’autre sur la led.(fil rouge et noir)
fabriquer son killswitch soi-même P1000238
fabriquer son killswitch soi-même P1000239

Souder la led sur le 2eme morceau de la rallonge de servo en n’oubliant pas d’intercaller la résistance pour que la led résiste a 6v.

Maintenant on modifie le bouton d’arrêt moteur en soudant un fil sur chaque cosse.
fabriquer son killswitch soi-même P1000240

On relie l’autre extrémité des fils au kill switch sur le bornier vert
fabriquer son killswitch soi-même P1000236

Pour un démontage rapide soit de la boite radio soit du moteur, j’ai intercaler des cosses sur le fil reliant l’interrupteur et le kill switch. Il y a juste a débrancher les cosses sans ouvrir la boite radio pour séparer le moteur de la boite radio.
fabriquer son killswitch soi-même P1000241

C’est fini et ça fonctionne
fabriquer son killswitch soi-même P1000222
fabriquer son killswitch soi-même P1000242
fabriquer son killswitch soi-même P1000243

A++
davrace
davrace
Nombre de messages : 2855
Age : 43
Localisation : montauroux ,83 le var ,france
Prénom : david
Date d'inscription : 09/03/2009

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Dim 18 Juil 2010, 09:25
salut reylaf10

bravo merci pour ce tuto tout en image cheers cheers

donc avec ce systeme tu peux couper ton moteur à distance; tu fas comment avec la radio , il faut une voie rien que pour celà?

didons ne serait pas un HPI tout neuf qu'on voit là, ton parc s'est agrandi? lol!

nagazaki
nagazaki
Nombre de messages : 5109
Age : 47
Localisation : 91
Prénom : STEPHANE



Date d'inscription : 27/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Dim 18 Juil 2010, 21:12
C'est son ancien TT, un BAJA HPI SS mais n'as pas apprécié le comportement de plus il préfére FG donc il l'a revendu et a acheté un BAJA FG full alu, le bougrefabriquer son killswitch soi-même Suspect fabriquer son killswitch soi-même Lol fabriquer son killswitch soi-même Lol fabriquer son killswitch soi-même 817721
Celui qui à acheté son BAJA à fait un affairefabriquer son killswitch soi-même Lol
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Lun 19 Juil 2010, 14:31
davrace a écrit:salut reylaf10

bravo merci pour ce tuto tout en image cheers cheers

donc avec ce systeme tu peux couper ton moteur à distance; tu fas comment avec la radio , il faut une voie rien que pour celà?

didons ne serait pas un HPI tout neuf qu'on voit là, ton parc s'est agrandi? lol!


salut, oui tu branche le killswitch sur la 3ème voie. le moteur se coupe quand tu as une perte radio, quand on accus est déchargé, quand tu as un fil d'alimentation coupé. tu peux arreter la voiture a distance.

nagazaki a écrit:C'est son ancien TT, un BAJA HPI SS mais n'as pas apprécié le comportement de plus il préfére FG donc il l'a revendu et a acheté un BAJA FG full alu, le bougrefabriquer son killswitch soi-même Suspect fabriquer son killswitch soi-même Lol fabriquer son killswitch soi-même Lol fabriquer son killswitch soi-même 817721
Celui qui à acheté son BAJA à fait un affairefabriquer son killswitch soi-même Lol

c'est mon ancien baja 5b ss, que j'ai revendu aussi sec. seulement 1/4 du réservoir, mais je n'ai vraiment pas accroché.
fabriquer son killswitch soi-même P1000210
fabriquer son killswitch soi-même P1000225
fabriquer son killswitch soi-même P1000226
fabriquer son killswitch soi-même P1000228
je l'ai revendu 650€ seulement, il était tout neuf.

a++
nagazaki
nagazaki
Nombre de messages : 5109
Age : 47
Localisation : 91
Prénom : STEPHANE



Date d'inscription : 27/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Lun 19 Juil 2010, 20:16
Et pourtant c'est de la balle cette machine!!!fabriquer son killswitch soi-même 735850fabriquer son killswitch soi-même 12799
Que veux tu c'est une machine de pur" BASH" donc c'est normal que tu n'ai pas aimé!!fabriquer son killswitch soi-même Lol fabriquer son killswitch soi-même 422658
davrace
davrace
Nombre de messages : 2855
Age : 43
Localisation : montauroux ,83 le var ,france
Prénom : david
Date d'inscription : 09/03/2009

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Lun 19 Juil 2010, 21:13
en tout cas il était pas mal ce baja!!

c'est vrai que c'est une bonne voiture , avec des qualité mais aussi certains défaut qui peuvent ne pas plaire, je me suis bien régalé plusieurs fois en tournant avec des baja mais c'est vrai que ça reste limité en perfs

650 € Shocked c'était pas cher , le mec a fait une bonne affaire!!
Alain
Alain
Modérateur
Nombre de messages : 14961
Age : 57
Localisation : Seine et Marne
Prénom : Alain
Date d'inscription : 12/11/2007

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 08:47
Excellent Tuto fabriquer son killswitch soi-même Icon_exclaim

A+

Alain fabriquer son killswitch soi-même 805178

_________________
Faut pas m'énerver !!!!
Sponsors : mon portefeuille !!!!
Voitures : Monster et Léopard 4x4 FG, 3 LOSI 5 Ive T, 2 LOSI 5 B, HORMANN et les autres  Wink
Club : AMR33

fabriquer son killswitch soi-même Teamfg10
sousou33
sousou33
Admin
Nombre de messages : 17325
Age : 39
Localisation : REIGNAC (Gironde)
Prénom : Benjamin
Date d'inscription : 06/11/2007

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 12:27
Alain a écrit:Excellent Tuto fabriquer son killswitch soi-même Icon_exclaim

A+

Alain fabriquer son killswitch soi-même 805178

Salut,

fabriquer son killswitch soi-même 388928 En post-it? allez en post-it cheers cheers

@+ fabriquer son killswitch soi-même 122534

_________________
Benjamin
TLR Losi 5B / G290 DM Racing / Boosterpipes
Marder / Zenoah G260
Président de l'AMR33 ligue 15 n°1015: www.amr33.fr
Hebergeur d'image
avatar
jpb30
Nombre de messages : 62
Age : 68
Localisation : 30640 BEAUVOISIN
Prénom : Jean-paul
Date d'inscription : 02/04/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 13:54
Bonjour. Peux t'on le brancher sur une radio trois voies qui utilse deja trois servos? Merci.
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 14:00
jpb30 a écrit:Bonjour. Peux t'on le brancher sur une radio trois voies qui utilse deja trois servos? Merci.

bonne question, je n'ai jamais fais le test. je te donne une réponse ce soir.
mais le modèle de kill que je propose est a l'origine pour une radio 3 voie avec la voie a lui seul.

a++
avatar
jpb30
Nombre de messages : 62
Age : 68
Localisation : 30640 BEAUVOISIN
Prénom : Jean-paul
Date d'inscription : 02/04/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 14:02
Merci, j'attends ta réponse.
Lmaster
Lmaster
Nombre de messages : 881
Age : 42
Localisation : Le palais sur vienne
Prénom : Loïc
Date d'inscription : 20/01/2009

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 16:40
Normalement tu pourra plus avoir la commande d'arrêt à distance ni l'arrêt en cas de de top radio, car tu devra utiliser un cordon Y, mais tu aura toujours la coupure en cas d'accus défaillant ou coupure de celui ci.
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 18:33
salut,
je viens d'effectuer plusieurs test.

si tu utilise la 3ème voie pour le frein avant, il ne faut pas que le servo soit en position reverse sinon sa fonctionne pas. le killswitch fonctionne sur la plage de 0 a -100.
sinon j'ai testé en fm, en pcm et avec le module spektrum pro. toutes les commandes fonctionnent. il faut bien paramètrer la radio.
j'ai testé en mixant les freins, et j'ai testé aussi avec le menu brake de la 3pks. mais surtout ne pas mettre la 3ème voie en reverse.

il faut que je regarde si on ne peut pas faire fonctionner le killswitch sur la plage de 0 a +100, ce qui permettrait de mettre la 3ème voie en reverse.

a++
avatar
jpb30
Nombre de messages : 62
Age : 68
Localisation : 30640 BEAUVOISIN
Prénom : Jean-paul
Date d'inscription : 02/04/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 20:45
Ok, tu l'as branché avec un Y? Merci de tous ces essais. Donc, logiquement, cela fonctionne.
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 20 Juil 2010, 22:14
salut,
oui je l'ai branché avec un Y.
je dois recevoir sous peu un pico switch non modifié. je l'examinerai de plus près, voir si on peut inverser le sens de coupure, passer de -100/0 a 0/+100 pour la coupure moteur.
mais je ne promet rien, je ne sais pas si c'est faisable.

avec une radio 4 voies comme la 4pk, le problème ne se poserai pas.

a++
avatar
alfredo
Nombre de messages : 108
Age : 59
Localisation : brunoy
Prénom : frederic
Date d'inscription : 14/07/2010

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Ven 03 Sep 2010, 19:40
salut
je viend de recevoir le pico. vraiment petit!
Sur le chema le fil vert qui fait la jonction ,sont diametre a t'il de l importance?
nagazaki
nagazaki
Nombre de messages : 5109
Age : 47
Localisation : 91
Prénom : STEPHANE



Date d'inscription : 27/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Ven 03 Sep 2010, 19:56
fabriquer son killswitch soi-même Suspect La il faut voir en direct avec REYLAF si ce n'est pas précisé dans son post fabriquer son killswitch soi-même 332154 fabriquer son killswitch soi-même 627108
avatar
alfredo
Nombre de messages : 108
Age : 59
Localisation : brunoy
Prénom : frederic
Date d'inscription : 14/07/2010

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Ven 03 Sep 2010, 20:51
salut
ok j'attend la fin du week et je lui envoi un MP
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Ven 03 Sep 2010, 22:30
salut,
le diamètre n'a aucune importance. tu prends un fil d'une rallonge de servo par exemple.
plus il sera petit, plus il sera facile a soudé sur les contacts qui sont vraiment minuscule.
perso, j'avais pris un support avec une loupe, meme avec 10/10 aux yeux ca va quand meme mieu Smile
a++
avatar
alfredo
Nombre de messages : 108
Age : 59
Localisation : brunoy
Prénom : frederic
Date d'inscription : 14/07/2010

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Sam 04 Sep 2010, 09:37
merci moi en plus des loupes il va me falloir trois apero
avatar
nico57555
Nombre de messages : 334
Age : 39
Localisation : FALCK
Prénom : nicolas
Date d'inscription : 04/04/2010

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Dim 05 Sep 2010, 14:35
salut comment branche ton le killswitch de l inter du moteur le plus et le moin de l inter sont ensemble on dirait dans la meme cosse???
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Lun 06 Sep 2010, 21:04
nico57555 a écrit:salut comment branche ton le killswitch de l inter du moteur le plus et le moin de l inter sont ensemble on dirait dans la meme cosse???
il faut le brancher en parallele. un fil sur chaque cosse.
a++
avatar
nico57555
Nombre de messages : 334
Age : 39
Localisation : FALCK
Prénom : nicolas
Date d'inscription : 04/04/2010

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Lun 06 Sep 2010, 21:07
ok merci et c quoi comme led car y en a plein de dispo
reylaf10
reylaf10
Nombre de messages : 582
Age : 45
Date d'inscription : 25/03/2008

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Mar 07 Sep 2010, 14:26
pour la led, une qui résiste a 6v, sinon une led et une résistance pour résister au 6v (résistance a calculer en fonction de la tension que la led supporte).
a++
avatar
alfredo
Nombre de messages : 108
Age : 59
Localisation : brunoy
Prénom : frederic
Date d'inscription : 14/07/2010

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Dim 12 Sep 2010, 19:36
Salut cette apres midi montage du kills pour l'instant rien ne demarre donc pas de risque .
Question est il utile de mettre une led.
et quand le systeme est branché il y a un voyant vert allumé ,normal ou pas?
Contenu sponsorisé

fabriquer son killswitch soi-même Empty Re: fabriquer son killswitch soi-même

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
